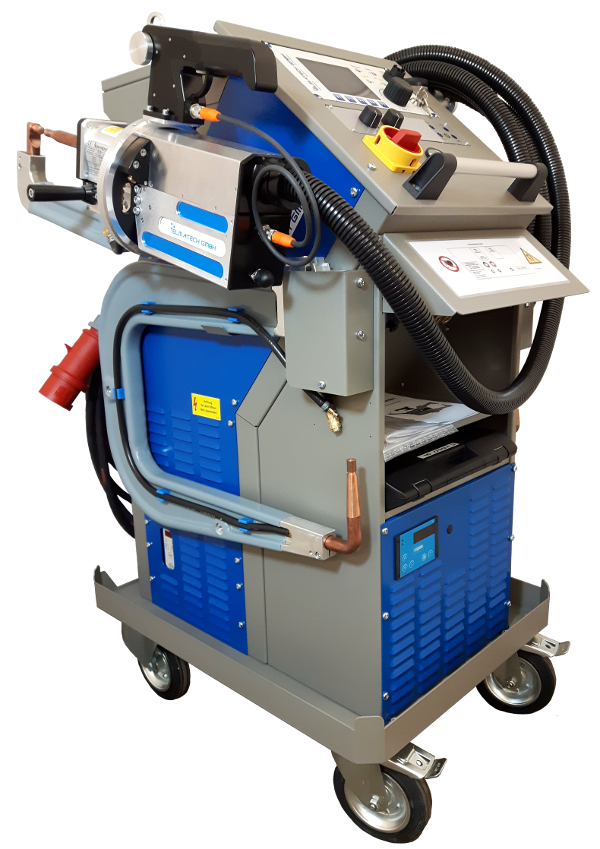

全自动、过程控制、移动式多功能点焊机，具有10 kHz中频逆变技术、主动冷却，可根据需求装配不同的焊枪。
The MIDIspot VISION AV专为移动性和灵活性而设计，适用于工业生产和汽车工厂（小型系列，原型制造，试验大厅和再加工）。
设计用于所有ELMA-Tech 10 kHz C、X或V型点焊枪的操作。
车身的电阻点焊，尤其是由高拉伸、高强度、涂层和粘合钢板制成的部件，以及具有焊接结果质量说明的金属化合物（无需确定参数）。利益于独特的"Virtual Machine"控制技术，新的钢板也可以在没有任何额外设置的情况下焊接。
焊接方法
一台设备中所有必要的焊接工艺：
- 电流/时间常规（恒流调节）
- 调整：单参数
- 能量控制：旁路和部分隔离补偿，质量保证系统“ELMA-QS”
调整：板材总厚度、材料类型
- 全自动焊接过程控制（VISION）
调整：无——只需激活启动触发器！
自动检测总板材厚度
自动检测材料类型（正常/高强度）
通过对总能量输入的连续过程控制自动确定焊核尺寸
- 定位（可选）
应用
工业和汽车业（主动冷却，如果需要，还配有强力点焊枪ELMA VISION CM/VM）。
功能和选项
功能和选项
- 模块化系统的个性客户解决方案
- 兼容所有10 kHz Elma-Tech变压器点焊枪
标准：1个C-AV焊枪，1个X-AV焊枪
- 带或不带主动冷却
- 最小点焊枪重量（例如C-AV焊枪无臂重量 10.5 kg

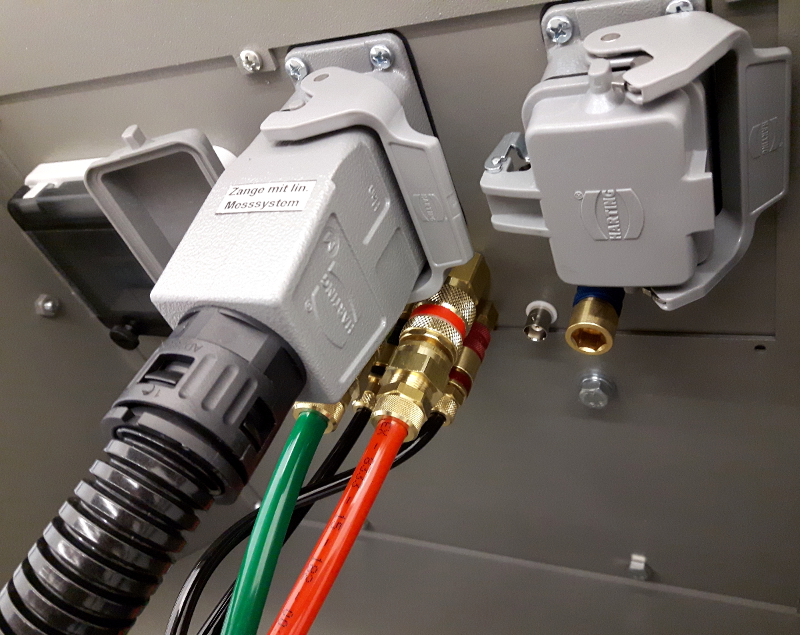

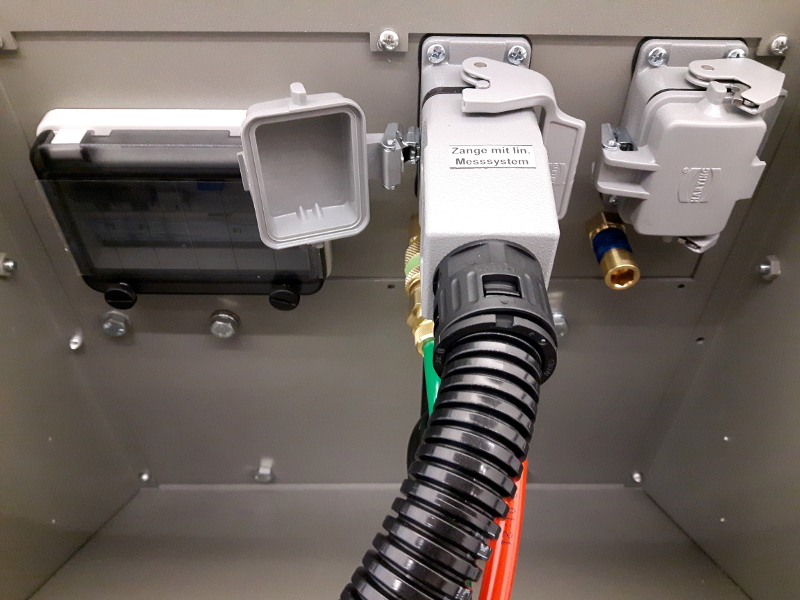

- 6m可插拔电缆软管包的快速连接
- 即使配低熔点保险丝，焊接电流也很高
- 高输出电流，达12 kA

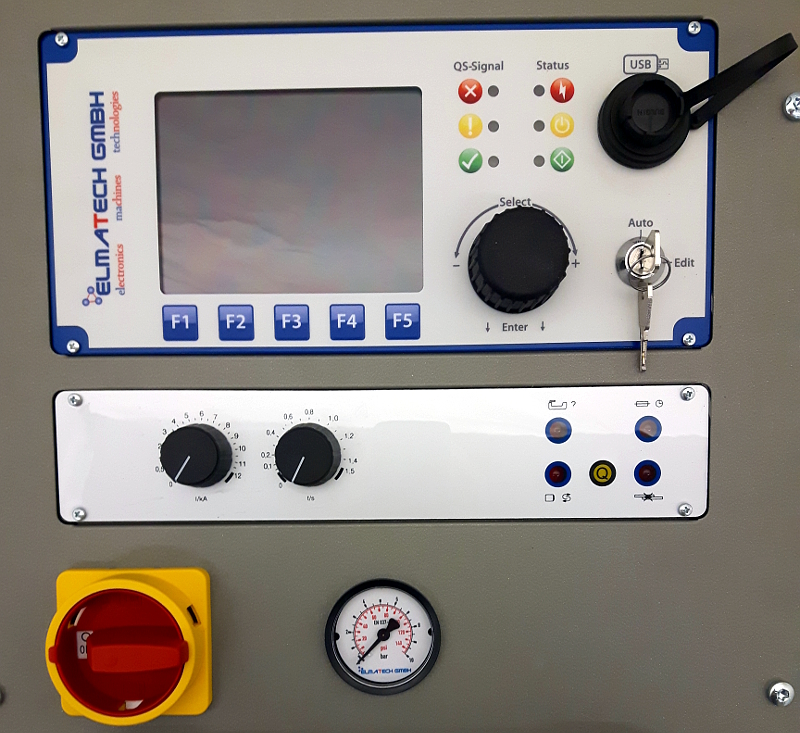

- 带显示和质量保证系统的数控Virtual Machine（VM3）
- 精确的过程监管，逐点质量说明
- 能源控制
- 旁路检测
- 可重复的焊接质量
- 通过USB接口更新功能
选项
- 可与SpotQS Viewer软件一起使用（打印焊接参数）
- 可提供额外的变压器VM焊枪
- 10米电缆软管包
- 高输出电流达15 kA
技术数据
电源连接数据
- 电源电压：3 x 400 V 50 Hz/3 x 200 V 50 Hz
(特殊电压200-500 V ，根据要求50-60 Hz）
- 最大输出：130 kVA
- 保险丝（慢熔）：16-32 A（建议：32 A，慢熔）
- 保护：IP 21
- 绝缘等级：F
- 压缩空气供应：最少6 bar
变压器焊枪电源装置（10 kHz）
冷却
- 冷却功率：1200 W
- 冷却箱容量：10升
- 流速：6 l/min
尺寸
变压器C-AV-和X-AV-焊枪连接数据
- 初级电压/频率：560 V / 10 kHz
- 主电源（50％占空比）：约 20 kVA
- 保护：IP 21
- 绝缘等级：F
- 冷却：WF
焊接电路
- 焊接电流：约 13 kA（取决于配件）
- 开路电压：12.5 V DC
机械数据
- 电极力：0-5.5 kN
- 重量：
14.5千克（X-AV，无臂）
10.5千克（C-AV，无臂）
